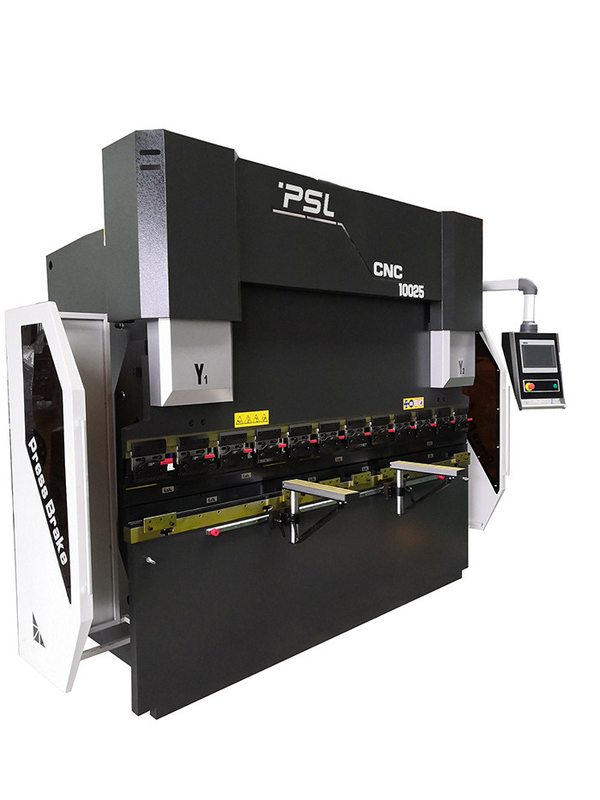

135T 10ft इलेक्ट्रो हाइड्रोलिक शीट झुकने मशीन सीएनसी प्लेट झुकने मशीन

135T 10ft इलेक्ट्रो-हाइड्रोलिक सिंक्रोनाइज़ेशन सीएनसी प्रेस ब्रेक शीट धातु झुकने मशीन

बुनियादी पैरामीटर:

बुनियादी विन्यास:

सिद्धांत और मशीन की विशेषताएं:

फ्रेम स्टील शीट वेल्डेड संरचना से बना है, बाएं और दाएं घर, वर्किंग टेबल और सिलेंडर बेस को पूरे फ्रेम में वेल्डेड किया गया है।वेल्डिंग के बाद, तड़के से आंतरिक तनाव समाप्त हो जाता है, इसलिए पूरा स्टील मजबूत होता है और स्थिरता अच्छी होती है।

● उच्च आवृत्तिहाइड्रोलिक नियंत्रण प्रौद्योगिकी, तेज, अधिक कुशल और सटीक।

सीएनसी प्रेस ब्रेक का बैक गेज मानक 2 अंगुल बैक गेज सिस्टम लाया गया है, जटिल आकार के काम के टुकड़े के रूप में, 4 या 5 अंगुल बैक गेज सिस्टम और संबंधित मरने आपके चयन के लिए उपलब्ध हैं।

प्रेस ब्रेक पर इनपुट शीट मेटल डेटा के अनुसार, सीएनसी सिस्टम स्वचालित रूप से टेबल विक्षेपण मुआवजे की गणना और समायोजन कर सकता है जो सभी वर्क-पीस कोणों की समान लंबाई प्रदान करता है।

की दूरी और ऊंचाईरियर स्टॉपरऔर राम के स्ट्रोक को सीएनसी प्रणाली द्वारा नियंत्रित किया जाता है, जो सुविधाजनक और त्वरित है।

जाली, बुझती और टेम्पर्ड, और बारीक पीसने, और फिर हार्ड क्रोमियम चढ़ाना और अन्य प्रक्रियाओं के रूप में सर्वोत्तम स्थिति प्राप्त करने के लिए तेल सिलेंडर को संपूर्ण प्रवाह के साथ मशीनीकृत किया गया है।अंत में असेंबली सीलिंग रिंग का आयात, ग्राहक सेवा में तेल रिसाव की घटना।

पाइपलाइन की स्थापना को कम करने के लिए हाइड्रोलिक सिस्टम तेल सड़क की एकीकृत हाइड्रोलिक प्रणाली को अपनाता है।

यांत्रिक विक्षेपण क्षतिपूर्ति का उपयोग एक समान पूर्ण लंबाई वाली वर्कपीस तक पहुंच प्रदान करता है।जो तालिका को सापेक्ष गति प्रदान कर सकता है और एक आदर्श उत्तल वक्र बना सकता है, यह सुनिश्चित करता है कि स्लाइडर के साथ सापेक्ष स्थिति अपरिवर्तित रहे।

मुख्य भागों का परिचय:

--हॉलैंड डेलेम DA-53T सिस्टम विशेषताएं:

DA-50T-श्रृंखला डेलेम ग्राफिकल टच स्क्रीन यूजर इंटरफेस के आधार पर सबसे आसान सीएनसी प्रोग्रामिंग प्रदान करती है।नया कॉम्पैक्ट DA-53T सिंक्रोनाइज़्ड प्रेस ब्रेक के लिए अत्याधुनिक पूर्ण स्पर्श नियंत्रण समाधान जोड़ता है।

यह पैनल आधारित नियंत्रण, 4 अक्षों तक को नियंत्रित करने में सक्षम मानक, कैबिनेट में एकीकृत किया जा सकता है और साथ ही वैकल्पिक पेंडुलेंट आर्म हाउसिंग में भी उपयोग किया जा सकता है।इसका 10.1" चौड़ा स्क्रीन हाई रेजोल्यूशन कलर टीएफटी, औद्योगिक ग्रेड मल्टी टच टेक्नोलॉजी के साथ, सिद्ध डेलेम यूजर-इंटरफेस तक पहुंच प्रदान करता है। यह उत्पाद प्रोग्रामिंग और वास्तविक उत्पादन के बीच सीधे "हॉट-की" टच नेविगेशन को सक्षम बनाता है। जहां आवश्यक हो वहां कार्य स्थित हैं, पूरे एप्लिकेशन में अनुकूलित एर्गोनॉमिक्स की पेशकश।

एक त्वरित और आसान प्रोग्राम-टू-प्रोडक्शन कार्य अनुक्रम के साथ मशीन समायोजन और परीक्षण मोड़ कम से कम हो जाते हैं। यूएसबी इंटरफेसिंग यूएसबी मेमोरी स्टिक्स का उपयोग करके तेजी से उत्पाद और टूल बैकअप को सक्षम बनाता है।

मानक मशीन नियंत्रण कार्य Y1-Y2, X, R- अक्ष और मुकुट हैं।दूसरा बैक गेज अक्ष भी Z अक्ष के रूप में सेट किया जा सकता है।

डीए-53टी विशेषताएं:

एल "हॉट-की" स्पर्श नेविगेशन

एल 10.1" उच्च संकल्प रंग टीएफटी

एल अप करने के लिए 4 अक्ष (Y1,Y2 + 2 औक्स। अक्ष)

एल क्राउनिंग कंट्रोल

एल उपकरण / सामग्री / उत्पाद पुस्तकालय

एल सर्वो और आवृत्ति इन्वर्टर नियंत्रण

एल बंद-लूप के साथ-साथ ओपन-लूप वाल्व के लिए उन्नत वाई-अक्ष नियंत्रण एल्गोरिदम।

एल अग्रानुक्रम लिंक (विकल्प)

एल यूएसबी मेमोरी स्टिक इंटरफेसिंग

एल प्रोफाइल-53TL ऑफलाइन सॉफ्टवेयर

 -- जर्मनी रेक्सरोथ हाइड्रोलिक सिस्टम:

-- जर्मनी बाउसर और बुसाक+शंबन सील्स

गैप करने के लिए मजबूत एंटी-एक्सट्रूज़न क्षमता

जवानों को मुड़ या फ़्लिप नहीं किया जाएगा

अच्छा पहनने के प्रतिरोध और आसान विधानसभा

अच्छा रिसावरोधी

-- GIVI सेंसर रूलर

सीएनसी प्रेस ब्रेक पूरी तरह से बंद-लूप इलेक्ट्रो-हाइड्रोलिक सर्वो नियंत्रण का उपयोग करता है,

राम स्थिति संकेत दो तरफ सेंसर शासक द्वारा सीएनसी प्रणाली की प्रतिक्रिया हो सकती है,

फिर सीएनसी नियंत्रक DA58T को बदलकर तेल प्रवाह की मात्रा को समायोजित करता हैउद्घाटन आकारतुल्यकालिक वाल्व की

, इसके द्वारा समान स्तर पर चल रहे RAM Y1, Y2 को नियंत्रित करते हुए, कार्यबल की समानांतर स्थिति को बनाए रखता है।

- मैकेनिकल क्राउनिंग टेबल

• स्थानीय विक्षेपण क्षतिपूर्ति तंत्र यांत्रिक हस्तक्षेप तालिका क्षतिपूर्ति संरचना का उपयोग करता है।सीएनसी नियंत्रक स्वचालित गणना नियंत्रण।
• प्रत्येक समूह में विभिन्न ढलानों के साथ त्रि-आयामी घुमावदार सतहों के कई समूह होते हैं।मुआवजा वक्र स्लाइड प्लेट के विरूपण वक्र के करीब है, जो झुकने वाली मशीन की मशीनिंग सटीकता में काफी सुधार करता है।

-- बॅक गेज

बॉल स्क्रू के माध्यम से सर्वो मोटर द्वारा संचालित एक्स अक्ष

बॉल स्क्रू के माध्यम से सर्वो मोटर द्वारा संचालित आर अक्ष

ताइवान HIWIN बॉल स्क्रू और लाइनर गाइड

● सभी सर्वो मोटर्स

  ● उंगलियों की स्थिति को मैन्युअल रूप से समायोजित करना

  - टॉप टूल को आसानी से ठीक करने के लिए फास्ट क्लैम्पिंग

- स्टैंडर्ड टॉप टूल का एक सेट और डबल वी-डाई (अमाडा स्टाइल)

सामग्री: 42CrMo या अनुकूलित

कुल मिलाकर शमन प्रक्रिया, उच्च कठोरता और अच्छा पहनने के प्रतिरोध।

डबल वी-डाई वी 8, वी 12, वी 16 (अनुकूलित)

  --विश्वसनीय विद्युत प्रणाली

• विद्युत प्रणाली फ्रांस श्नाइडर है
• गारंटी के लिए डस्टप्रूफ कैबिनेट से लैसउच्च गुणवत्ता वाली विद्युत प्रणाली
• दरवाजा खोलें और बिजली बंद करें, उच्च गुणवत्ता वाला सर्वो मोटर चालक।
