उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|

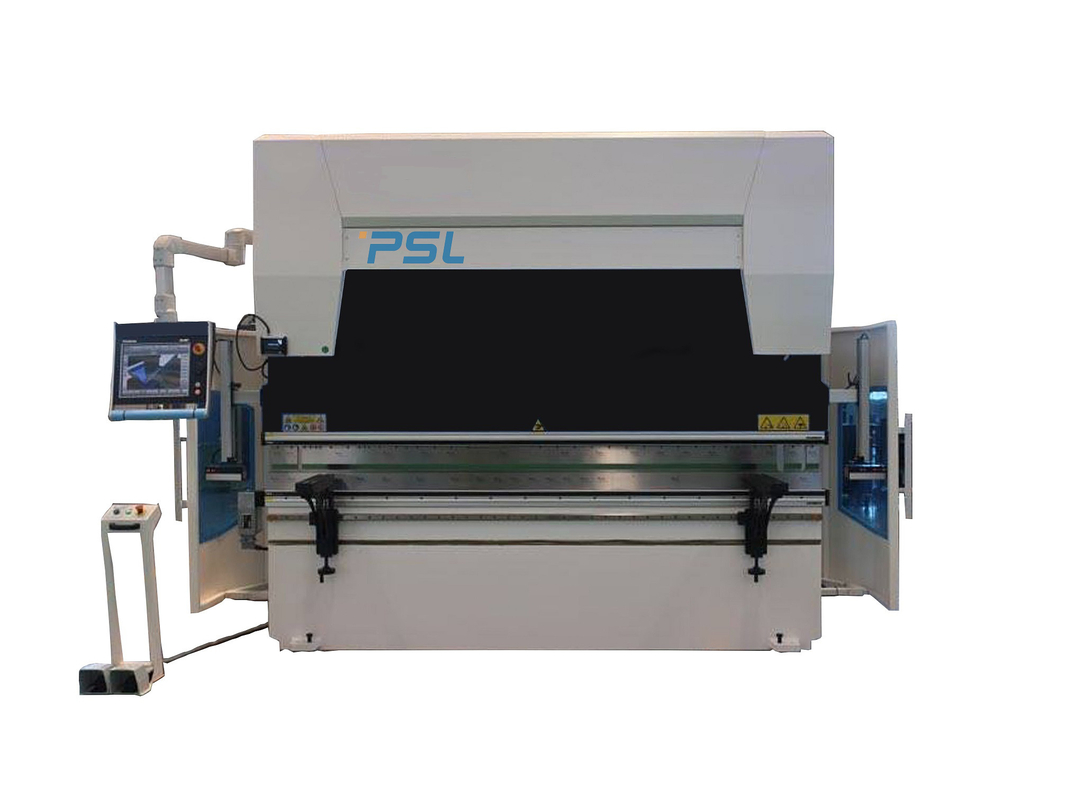

| स्थिति: | नया | नाम: | OEM सीएनसी प्रेस ब्रेक झुकने मशीन हाइड्रोलिक प्रेस बेंडर 1600 मिमी |
|---|---|---|---|
| मशीन की तरह: | WC67K 40 टन प्रेस ब्रेक, शीट धातु झुकने मशीन | नियंत्रण विधा: | एनसी सिस्टम, एस्टन ई 21, ई 300 टी, पी -10 एस, एसएनसी 53, |
| स्वचालन: | स्वचालित, | पलटनेवाला: | डेल्टा, श्नाइडर, INVT |
| झुकने की लंबाई: | 600, 1000,1600 मिमी | गले की गहराई: | 200 मिमी-400 मिमी |
| मुख्य शक्ति: | एसी मोटर या सर्वो मोटर 5.5kw | आवेदन पत्र: | निर्माण परियोजनाएं, प्रेस ब्रेक, धातु झुकने |
| बैक-गेज ड्राइविंग: | सामान्य एसी मोटर, सर्वो मोटर | बैक गेज: | बॉल स्क्रू + लीनियर गाइडर |
| वज़न: | 2400 किग्रा | वोल्टेज: | 220V/380V/415V/440V/अनुकूलित |
| उपकरण: | अनुभाग शीर्ष उपकरण, 4-तरीके वी-डाई बहु उद्घाटन | अतिरिक्त सेवाएं: | अपने उत्पाद के अनुसार डिजाइन मोल्ड, राम स्ट्रोक समायोजित |
| सामग्री / धातु संसाधित: | स्टेनलेस स्टील, कार्बन स्टील, एल्यूमिनियम, पीतल / कॉपर | रंग: | ग्रे ब्लैक + व्हाइट या अनुकूलित |
| बिक्री के बाद सेवा प्रदान की गई: | विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर्स, ऑनलाइन समर्थन, वीडियो तकनीकी सहायता | गारंटी: | 2 साल |
| हाई लाइट: | OEM सीएनसी प्रेस ब्रेक झुकने मशीन,सीएनसी प्रेस ब्रेक झुकने मशीन 1600mm,हाइड्रोलिक प्रेस शराबी 1600mm |
||
किफायती शीट धातु मरोड़ बार सीएनसी झुकने मशीन हाइड्रोलिक प्रेस ब्रेक बहु कुल्हाड़ियों
इस प्रेस ब्रेक के प्रमुख कार्य:
2. मरोड़ बार मजबूरयांत्रिक तुल्यकालन, उच्च परिशुद्धता के साथ स्टॉपर संतुलन को सीमित करें।जाली सामग्री बार बॉडी में अच्छी कठोरता और लोच होती है, और इसमें आसान समायोजन उपकरण होता है।
3. एकीकृत हाइड्रोलिक नियंत्रण प्रणाली को अपनाएं, रखरखाव के लिए अधिक विश्वसनीय और आसान।
विशेष स्थापना विकल्प दोनों मशीनों पर विशेष रूप से मध्यम शोर स्तर प्राप्त करने की अनुमति देते हैंऔसत क्षमता।अधिभार अतिप्रवाह संरक्षण हाइड्रोलिक सिस्टम से तैयार किया गया है, जो कोई रिसाव नहीं होने का आश्वासन दे सकता है, और तेल के स्तर को सीधे पढ़ा या देखा जा सकता है।
4.सीलिंग प्रभाव को बढ़ाने के लिए तेल सिलेंडर असेंबली से स्वतंत्र राम का समायोजन तंत्र।
5.बैक गेज को स्टील संरचना द्वारा वेल्डेड किया गया है और इसमें उच्च कठोरता है।यह उच्च परिशुद्धता संचालन सुनिश्चित करने के लिए एसी मोटर, बॉल स्क्रू और रैखिक गाइड द्वारा संचालित है।
6. स्टैंडर्ड टॉप टूल रैपिड क्लैम्पिंग से लैस है।अलग-अलग उद्घाटन के साथ 4-तरफा वी-डाई
स्टील बॉडी सामग्री में हवा के बुलबुले को हटाने के लिए पारंपरिक फोर्जिंग और तड़के की प्रक्रिया का उपयोग किया जाता है, और गर्मी उपचार द्वारा समग्र कठोरता में सुधार किया जाता है।
7. जंगमआपातकालीन स्टॉप के साथ फुट पेडल।
8. वर्क लाइटिंग के लिए एलईडी लैंप के साथ फ्रंट रैम कवर।
9.एनसीहाइड्रोलिक प्रेस ब्रेक के लिए नियंत्रक: Estun E21, E22
ये नियंत्रक केवल दो अक्ष-एक्स और वाई, बैक-गेज यात्रा और राम स्थिति को नियंत्रित कर सकते हैं।
मल्टी-वर्क-स्टेप प्रोग्रामिंग फ़ंक्शन एक स्वचालित संचालन और निरंतर स्थिति या बहु-चरण प्रक्रियाओं को प्राप्त करने में सक्षम है, साथ ही रियर स्टॉपर और ग्लाइडिंग ब्लॉक की स्थिति के लिए एक स्वचालित सटीक समायोजन;
वैकल्पिक कार्य या भाग,
1.फ्रंट समर्थक रेखीय गाइडर पर दाएं या बाएं वर्कटेबल के साथ सुचारू रूप से चलते हैं, वी-डाई शीर्ष सतह के साथ समान स्तर तक ऊपर और नीचे समायोजित किया जा सकता है।
2. फ्रंट लेजर सेफ्टी प्रोटेक्टर या लाइट कर्टिन गार्डिंग।
3.सीएनसी नियंत्रक Delem DA41T, Estun E200P, E300P, TP10s X, Y- कुल्हाड़ियों को नियंत्रित करता है;
और सीएनसी नियंत्रक एसएनसी 53 सर्वो मोटर्स (एक्स, वाई 1, वाई 2, आर, जेड 1, जेड 2) के साथ अधिक 6 अक्षों को नियंत्रित करने के लिए
4.मैनुअल या मोटराइज्ड मैकेनिकल क्राउनिंग टेबल।
5. सर्वो मोटर के लिए मुख्य मोटर अपडेट।
6. उंगलियों को आसानी से स्थानांतरित करने के लिए डबल लीनियर गाइडर के साथ बैक-गेज बीम।
7. गहराई गले तक 600mm
8. ग्राहक की मांग के अनुसार अनुकूलित शीर्ष उपकरण और वी-डाई
प्रमुख तत्व:
| वैकल्पिक मॉडल | उत्पादक | टिप्पणियां | |
|---|---|---|---|
| सीएनसी प्रणाली |
E21, E22 E300T |
एस्टुन
डेलेम |
(वैकल्पिक) (वैकल्पिक) (वैकल्पिक) |
| हाइड्रोलिक प्रणाली | मुख्य सोलनॉइड वाल्व |
रेक्सरोथ |
|
| सिलेंडर सील |
बी+एस NOK |
जर्मनी जापान |
|
| बॅक गेज |
एसी मोटर सर्वो मोटर बॉल स्क्रू + लीनियर गाइडर |
पीएसएल ताइवान |
(वैकल्पिक) |
| तेल खींचने का यंत्र | भीतरी गियर तेल पंप |
अलाइड धूप वाला |
|
| मुख्य शक्ति |
एसी मोटर सर्वो मोटर |
सीमेंस वेइची |
(वैकल्पिक) |
| कार्य तालिका |
फिक्स्ड टेबल यांत्रिक मुकुट तालिका |
पीएसएल पीएसएल |
वैकल्पिक |
| सुरक्षा |
सामने दो तरफ स्टील की बाड़ वापस सुरक्षित सेंसर सुरक्षा |
पीएसएल |
(वैकल्पिक) |
| फ्रंट सपोर्टिंग आर्म |
फिक्स्ड सिंपल सपोर्ट आर्म समर्थन हथियार घुड़सवारलिनियर गाइड |
पीएसएल पीएसएल |
(वैकल्पिक) |
| वोल्टेज | 380V / 50HZ | पीएसएल | स्वनिर्धारित |
| विद्युत घटक | श्नाइडर रिले, संपर्ककर्ता | श्नाइडर | |
| पैर की स्विच | कोरियाई कैकुन लंबवत स्विच | कोरियाई काइकुना | |
| गला विभाग |
200 मिमी 200-400 मिमी (वैकल्पिक) |
पीएसएल पीएसएल |
WC67K श्रृंखला मुख्य पैरामीटर।
| नमूना | ताकत | मैक्स।लंबाई | खड़ा | गहराई | झटका | मैक्स।प्रारंभिक | शक्ति | एल * डब्ल्यू * एच (मिमी) | वज़न |
|---|---|---|---|---|---|---|---|---|---|
| WC67K-40t / 2200 | 400Kn | 2200 मिमी | 1850मिमी | 220mm | 100 मिमी | 320 मिमी | 5.5 kw | 2000*1200*1910 | 2750 किग्रा |
| WC67K-40t / 2500 | 400Kn | 2500 मिमी | 1850मिमी | 220mm | 100 मिमी | 320 मिमी | 5.5 kw | 2500*1200*1910 | 3000 किलो |
| WC67K-50t / 2200 | 500Kn | 2200 मिमी | 1850मिमी | 220mm | 100 मिमी | 320 मिमी | 5.5 kw | 2000*1200*1910 | 2950 किग्रा |
| WC67K-50t / 2500 | 500Kn | 2500 मिमी | 1850मिमी | 220mm | 100 मिमी | 320 मिमी | 5.5 kw | 2500*1210*2000 | 3400 किग्रा |
| WC67K-63t / 2500 | 630Kn | 2500 मिमी | 1900 मिमी | 220mm | 120 मिमी | 320 मिमी | 5.5 kw | 2500*1300*2210 | 4000 किग्रा |
| WC67K-63t / 3200 | 630Kn | 3200 मिमी | 2560 मिमी | 220mm | 120 मिमी | 320 मिमी | 5.5 kw | 3200*1300*2210 | 4800 किग्रा |
| WC67K-80t / 2500 | 800Kn | 2500 मिमी | 1990 मिमी | 320 मिमी | 120 मिमी | 320 मिमी | 7.5 किलोवाट | 2500*1400*2300 | 5700 किग्रा |
| WC67K-80t / 3200 | 800Kn | 2500 मिमी | 2560 मिमी | 320 मिमी | 120 मिमी | 350 मिमी | 7.5 किलोवाट | 3200*1500*2300 | 6020 किग्रा |
| WC67K-80t / 4000 | 800Kn | 4000 mm | 3000 मिमी | 320 मिमी | 120 मिमी | 350 मिमी | 7.5 किलोवाट | 4000*1500*2400 | 7000 किग्रा |
| WC67K-100t / 2500 | 1000Kn | 2500 मिमी | 2020मिमी | 320 मिमी | 150मिमी | 400 मिमी | 7.5 किलोवाट | 2500*1600*2400 | 6000 किलोग्राम |
| WC67K-100t / 3200 | 1000Kn | 3200 मिमी | 2600mm | 320 मिमी | 150मिमी | 400 मिमी | 7.5 किलोवाट | 3200*1600*2600 | 6800 किग्रा |
| WC67K-100t / 4000 | 1000Kn | 4000 mm | 3000 मिमी | 320 मिमी | 150मिमी | 400 मिमी | 7.5 किलोवाट | 4000*1600*2700 | 8000 किग्रा |
| WC67K-125t / 2500 | 1250Kn | 2500 मिमी | 2020मिमी | 320 मिमी | 150मिमी | 400 मिमी | 11 किलोवाट | 2500*1600*2400 | 6500किग्रा |
| WC67K-125t / 3200 | 1250Kn | 3200 मिमी | 2580 मिमी | 320 मिमी | 150मिमी | 400 मिमी | 11 किलोवाट | 3200*1600*2600 | 7200 किग्रा |
| WC67K-125t / 4000 | 1250Kn | 4000 mm | 3000 मिमी | 320 मिमी | 150मिमी | 400 मिमी | 11 किलोवाट | 4000*1600*2700 | 8800 किग्रा |
| WC67K-160t / 3200 | 1600Kn | 3200 मिमी | 2600mm | 320 मिमी | 200 मिमी | 460 मिमी | 11 किलोवाट | 3200*1700*2700 | 9500किग्रा |
| WC67K-160t / 4000 | 1600Kn | 3200 मिमी | 3000 मिमी | 320 मिमी | 200 मिमी | 460 मिमी | 11 किलोवाट | 4000*1700*2800 | 10500किग्रा |
| WC67K-160t / 5000 | 1600Kn | 4000 mm | 4000 mm | 320 मिमी | 200 मिमी | 460 मिमी | 11 किलोवाट | 5000*1900*3100 | 13000 किग्रा |
| WC67K-160t / 6000 | 1600Kn | 6000 मिमी | 5000 मिमी | 320 मिमी | 200 मिमी | 460 मिमी | 11 किलोवाट | 6300*1900*3200 | 18500किग्रा |
| WC67K-200t / 3200 | 2000Kn | 3200 मिमी | 2500 मिमी | 320 मिमी | 200 मिमी | 460 मिमी | 15 किलोवाट | 3200*1950*2800 | 10500किग्रा |
| WC67K-200t / 4000 | 2000Kn | 4000 mm | 3000 मिमी | 320 मिमी | 200 मिमी | 460 मिमी | 15 किलोवाट | 4000*1950*2800 | 12600 किग्रा |
| WC67K-200t / 5000 | 2000Kn | 5000 मिमी | 4000 mm | 320 मिमी | 200 मिमी | 460 मिमी | 15 किलोवाट | 5000*1950*3100 | 15500किग्रा |
| WC67K-200t / 6000 | 2000Kn | 6000 मिमी | 5000 मिमी | 320 मिमी | 200 मिमी | 460 मिमी | 18.5 किलोवाट | 6000*1950*3300 | 21000 किग्रा |
| WC67K-250t / 3200 | 2500Kn | 3200 मिमी | 2600mm | 400 मिमी | 250 मिमी | 530mm | 18.5 किलोवाट | 3250*2000*3200 | 15500किग्रा |
| WC67K-250t / 4000 | 2500Kn | 4000 mm | 3200 मिमी | 400 मिमी | 250 मिमी | 530mm | 18.5 किलोवाट | 4000*2000*3400 | 18200किग्रा |
| WC67K-250t/5000 | 2500Kn | 5000 मिमी | 4000 mm | 400 मिमी | 250 मिमी | 530mm | 18.5 किलोवाट | 5000*2000*3400 | 22500किग्रा |
| WC67K-250t / 6000 | 2500Kn | 6000 मिमी | 5000 मिमी | 400 मिमी | 250 मिमी | 530mm | 18.5 किलोवाट | 6000*2000*3400 | 27500किग्रा |
| WC67K-300t / 3200 | 3000Kn | 3200 मिमी | 2530मिमी | 400 मिमी | 250 मिमी | 530mm | 22 किलोवाट | 3200*2000*3450 | 18500किग्रा |
| WC67K-300t / 4000 | 3000Kn | 4000 mm | 3200 मिमी | 400 मिमी | 250 मिमी | 530mm | 22 किलोवाट | 4000*2000*3450 | 22500किग्रा |
| WC67K-300t / 5000 | 3000Kn | 5000 मिमी | 4000 mm | 400 मिमी | 250 मिमी | 530mm | 22 किलोवाट | 5000*2000*3450 | 25000 किग्रा |
| WC67K-300t / 6000 | 3000Kn | 6000 मिमी | 5000 मिमी | 400 मिमी | 250 मिमी | 530mm | 22 किलोवाट | 6000*2000*3450 | 30000 किग्रा |
| WC67K-400t / 4000 | 4000Kn | 4000 mm | 3000 मिमी | 400 मिमी | 250 मिमी | 530mm | 30 किलोवाट | 4000*2180*3500 | 25000 किग्रा |
| WC67K-400t / 5000 | 4000Kn | 5000 मिमी | 4000 mm | 400 मिमी | 250 मिमी | 530mm | 30 किलोवाट | 5000*2180*3500 | 29000 किग्रा |
| WC67K-400t / 6000 | 4000Kn | 6000 मिमी | 5000 मिमी | 400 मिमी | 250 मिमी | 530mm | 30 किलोवाट | 6000*2180*3800 | 35000 किग्रा |
| WC67K-500t / 4000 | 5000Kn | 4000 mm | 3000 मिमी | 400 मिमी | 250 मिमी | 590 मिमी | 45 किलोवाट | 4000*2580*3500 | 35000 किग्रा |
| WC67K-500t / 5000 | 5000Kn | 6000 मिमी | 4000 mm | 400 मिमी | 250 मिमी | 590 मिमी | 45 किलोवाट | 5050*3500*3700 | 44000 किग्रा |
| WC67K-500t / 6000 | 5000Kn | 6000 मिमी | 5000 मिमी | 400 मिमी | 320 मिमी | 590 मिमी | 45 किलोवाट | 6050*3500*3700 | 55000 किग्रा |
| WC67K-600t / 4000 | 6000Kn | 6000 मिमी | 3000 मिमी | 400 मिमी | 320 मिमी | 590 मिमी | 55 किलोवाट | 4050*4500*3700 | 45000 किग्रा |
| WC67K-600t / 6000 | 6000Kn | 6000 मिमी | 5000 मिमी | 400 मिमी | 320 मिमी | 590 मिमी | 55 किलोवाट | 6050*4500*3700 | 60000 किग्रा |
टिप्पणी: समझने के लिए धन्यवाद यदि पैरामीटर बिना किसी सूचना के बदले जाते हैं।
