उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| नाम: | WC67K 100 टन शीट धातु हाइड्रोलिक झुकने मशीन | नियंत्रण विधा: | एनसी सिस्टम, डेलेम, एस्टुन ई21 ई300टी, टीपी10एस |
|---|---|---|---|
| मुख्य भाग: | स्टील प्लेट्स वेल्डेड संरचना | शक्ति: | 7.5 किलोवाट |
| स्वचालन: | स्वचालित, मैनुअल, इलेक्ट्रिक | मशीन की तरह: | प्रेस ब्रेक, शीट मेटल कटिंग और बेंडिंग मशीन |
| पलटनेवाला: | डेल्टा, श्नाइडर, INVT | ड्राइविंग: | सामान्य मोटर या सर्वो मोटर |
| गले की गहराई: | 320 मिमी | रंग: | ग्रे ब्लैक + व्हाइट या अनुकूलित |
| बैक गेज: | बॉल स्क्रू + लीनियर गाइडर | सामग्री / धातु संसाधित: | स्टेनलेस स्टील, कार्बन स्टील, एल्यूमिनियम, पीतल / कॉपर |
| वोल्टेज: | 220V/380V/415V/440V/अनुकूलित | बिक्री के बाद सेवा प्रदान की गई: | विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर्स, ऑनलाइन समर्थन, वीडियो तकनीकी सहायता |
| गारंटी: | 2 साल | ||
| हाई लाइट: | 440V सीएनसी हाइड्रोलिक प्रेस ब्रेक,100T सीएनसी हाइड्रोलिक प्रेस ब्रेक,100T इलेक्ट्रिक शीट मेटल ब्रेक |
||

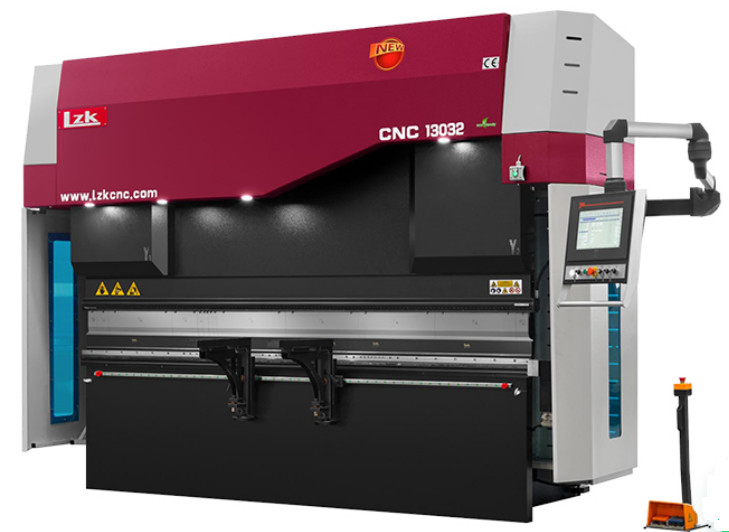

नेकां/सीएनसी हाइड्रोलिक प्रेस ब्रेक शीट धातु स्वचालित झुकने मशीन
प्रेस ब्रेक के मानक कार्य:
2. मरोड़ बार उच्च परिशुद्धता वाई-अक्ष के साथ यांत्रिक, सीमा स्टॉपर संतुलन के सिंक्रनाइज़ेशन को मजबूर करता है।
3. बैक गेज को स्टील संरचना द्वारा वेल्डेड किया गया है और इसमें उच्च कठोरता है।यह उच्च परिशुद्धता संचालन सुनिश्चित करने के लिए सामान्य एसी मोटर, बॉल स्क्रू और रैखिक गाइड द्वारा संचालित होता है।फिंगर फ्रेम में उच्च समानता और त्वरित समायोजन है।
4.एकीकृत हाइड्रोलिक नियंत्रण प्रणाली को अपनाएं, रखरखाव के लिए अधिक विश्वसनीय और आसान।
विशेष स्थापना विकल्प दोनों मशीनों पर विशेष रूप से मध्यम शोर स्तर प्राप्त करने की अनुमति देते हैं
औसत क्षमता।अधिभार अतिप्रवाह संरक्षण हाइड्रोलिक सिस्टम से तैयार किया गया है, जो कोई रिसाव नहीं होने का आश्वासन दे सकता है, और तेल के स्तर को सीधे पढ़ा या देखा जा सकता है।
5. सीलिंग प्रभाव को बढ़ाने के लिए तेल सिलेंडर असेंबली से स्वतंत्र राम का समायोजन तंत्र।
6. स्टैंडर्ड टॉप टूल रैपिड क्लैम्पिंग, 4-वे वी-डाई के साथ अलग-अलग ओपनिंग से लैस है।
7.आपातकालीन स्टॉप के साथ फुट पेडल।
8. प्रकाश के लिए दीपक के साथ फ्रंट रैम कवर।
9. फास्ट/क्विक टॉप टूल क्लैम्पिंग्स
10.हाइड्रोलिक प्रेस ब्रेक के लिए नियंत्रण प्रणाली: Estun NC E21, E22
वैकल्पिक कार्य या भाग,
1.फ्रंट समर्थक रेखीय गाइडर पर सुचारू रूप से दाएं या बाएं वर्कटेबल के साथ चलते हैं, इसे ऊपर और नीचे भी समायोजित किया जा सकता है।
2. सुरक्षित लेजर रक्षक।
3. मैनुअल या मोटराइज्ड मैकेनिकल क्राउनिंग टेबल।
4. सीएनसी नियंत्रक Estun E300T, DA41T, SNC53, TP10S सर्वो मोटर्स (X, Y, R ...) के साथ अधिक अक्षों को नियंत्रित करने के लिए
5. सर्वो मोटर के लिए मुख्य मोटर अपडेट।
6. उंगलियों को आसानी से स्थानांतरित करने के लिए डबल लीनियर गाइडर के साथ बैक-गेज बीम।
प्रमुख तत्व:
| वैकल्पिक मॉडल | उत्पादक | टिप्पणियां | |
|---|---|---|---|
| सीएनसी प्रणाली | E21, E22 टीपी-10एस एसएनसी53 डीए41टी |
एस्टुन
डेलेम |
(वैकल्पिक) (वैकल्पिक) (वैकल्पिक) |
| हाइड्रोलिक प्रणाली | मुख्य सोलनॉइड वाल्व |
रेक्सरोथ जियानहु |
|
| बॅक गेज |
एसी मोटर बॉल स्क्रू + लीनियर गाइडर |
पीएसएल ताइवान |
(वैकल्पिक) |
| तेल खींचने का यंत्र | भीतरी गियर तेल पंप |
अलाइड धूप वाला |
|
| मुख्य शक्ति |
एसी मोटर सर्वो मोटर |
डब्ल्यूएन वेइची |
(वैकल्पिक) |
| कार्य तालिका |
फिक्स्ड टेबल यांत्रिक मुकुट तालिका |
पीएसएल |
वैकल्पिक |
| सुरक्षा |
सामने दो तरफ स्टील की बाड़ वापस सुरक्षित सेंसर सुरक्षा |
पीएसएल |
(वैकल्पिक) |
| फ्रंट सपोर्टिंग आर्म |
फिक्स्ड सिंपल सपोर्ट आर्म समर्थन हथियार घुड़सवारलिनियर गाइड |
पीएसएल |
(वैकल्पिक) |
| ब्लेड क्लीयरेंस | मोटर एनसी नियंत्रक संचालन |
पीएसएल | |
| विद्युत घटक | श्नाइडर रिले, संपर्ककर्ता | श्नाइडर | |
| पैर की स्विच | कोरियाई कैकुन लंबवत स्विच | कोरियाई काइकुना | |
| गला विभाग |
320 मिमी 500 मिमी (वैकल्पिक) |
पीएसएल |
WC67K श्रृंखला मुख्य पैरामीटर।
| नमूना | ताकत | मैक्स।लंबाई | खड़ा | गहराई | झटका | मैक्स।प्रारंभिक | शक्ति | एल * डब्ल्यू * एच (मिमी) | वज़न |
|---|---|---|---|---|---|---|---|---|---|
| WC67K-40t / 2200 | 400Kn | 2200 मिमी | 1850मिमी | 220mm | 100 मिमी | 320 मिमी | 5.5 kw | 2000*1200*1910 | 2750 किग्रा |
| WC67K-40t / 2500 | 400Kn | 2500 मिमी | 1850मिमी | 220mm | 100 मिमी | 320 मिमी | 5.5 kw | 2500*1200*1910 | 3000 किलो |
| WC67K-50t / 2200 | 500Kn | 2200 मिमी | 1850मिमी | 220mm | 100 मिमी | 320 मिमी | 5.5 kw | 2000*1200*1910 | 2950 किग्रा |
| WC67K-50t / 2500 | 500Kn | 2500 मिमी | 1850मिमी | 220mm | 100 मिमी | 320 मिमी | 5.5 kw | 2500*1210*2000 | 3400 किग्रा |
| WC67K-63t / 2500 | 630Kn | 2500 मिमी | 1900 मिमी | 220mm | 120 मिमी | 320 मिमी | 5.5 kw | 2500*1300*2210 | 4000 किग्रा |
| WC67K-63t / 3200 | 630Kn | 3200 मिमी | 2560 मिमी | 220mm | 120 मिमी | 320 मिमी | 5.5 kw | 3200*1300*2210 | 4800 किग्रा |
| WC67K-80t / 2500 | 800Kn | 2500 मिमी | 1990 मिमी | 320 मिमी | 120 मिमी | 320 मिमी | 7.5 किलोवाट | 2500*1400*2300 | 5700 किग्रा |
| WC67K-80t / 3200 | 800Kn | 2500 मिमी | 2560 मिमी | 320 मिमी | 120 मिमी | 350 मिमी | 7.5 किलोवाट | 3200*1500*2300 | 6020 किग्रा |
| WC67K-80t / 4000 | 800Kn | 4000 mm | 3000 मिमी | 320 मिमी | 120 मिमी | 350 मिमी | 7.5 किलोवाट | 4000*1500*2400 | 7000 किग्रा |
| WC67K-100t / 2500 | 1000Kn | 2500 मिमी | 2020मिमी | 320 मिमी | 150मिमी | 400 मिमी | 7.5 किलोवाट | 2500*1600*2400 | 6000 किलोग्राम |
| WC67K-100t / 3200 | 1000Kn | 3200 मिमी | 2600mm | 320 मिमी | 150मिमी | 400 मिमी | 7.5 किलोवाट | 3200*1600*2600 | 6800 किग्रा |
| WC67K-100t / 4000 | 1000Kn | 4000 mm | 3000 मिमी | 320 मिमी | 150मिमी | 400 मिमी | 7.5 किलोवाट | 4000*1600*2700 | 8000 किग्रा |
| WC67K-125t / 2500 | 1250Kn | 2500 मिमी | 2020मिमी | 320 मिमी | 150मिमी | 400 मिमी | 11 किलोवाट | 2500*1600*2400 | 6500किग्रा |
| WC67K-125t / 3200 | 1250Kn | 3200 मिमी | 2580 मिमी | 320 मिमी | 150मिमी | 400 मिमी | 11 किलोवाट | 3200*1600*2600 | 7200 किग्रा |
| WC67K-125t / 4000 | 1250Kn | 4000 mm | 3000 मिमी | 320 मिमी | 150मिमी | 400 मिमी | 11 किलोवाट | 4000*1600*2700 | 8800 किग्रा |
| WC67K-160t / 3200 | 1600Kn | 3200 मिमी | 2600mm | 320 मिमी | 200 मिमी | 460 मिमी | 11 किलोवाट | 3200*1700*2700 | 9500किग्रा |
| WC67K-160t / 4000 | 1600Kn | 3200 मिमी | 3000 मिमी | 320 मिमी | 200 मिमी | 460 मिमी | 11 किलोवाट | 4000*1700*2800 | 10500किग्रा |
| WC67K-160t / 5000 | 1600Kn | 4000 mm | 4000 mm | 320 मिमी | 200 मिमी | 460 मिमी | 11 किलोवाट | 5000*1900*3100 | 13000 किग्रा |
| WC67K-160t / 6000 | 1600Kn | 6000 मिमी | 5000 मिमी | 320 मिमी | 200 मिमी | 460 मिमी | 11 किलोवाट | 6300*1900*3200 | 18500किग्रा |
| WC67K-200t / 3200 | 2000Kn | 3200 मिमी | 2500 मिमी | 320 मिमी | 200 मिमी | 460 मिमी | 15 किलोवाट | 3200*1950*2800 | 10500किग्रा |
| WC67K-200t / 4000 | 2000Kn | 4000 mm | 3000 मिमी | 320 मिमी | 200 मिमी | 460 मिमी | 15 किलोवाट | 4000*1950*2800 | 12600 किग्रा |
| WC67K-200t / 5000 | 2000Kn | 5000 मिमी | 4000 mm | 320 मिमी | 200 मिमी | 460 मिमी | 15 किलोवाट | 5000*1950*3100 | 15500किग्रा |
| WC67K-200t / 6000 | 2000Kn | 6000 मिमी | 5000 मिमी | 320 मिमी | 200 मिमी | 460 मिमी | 18.5 किलोवाट | 6000*1950*3300 | 21000 किग्रा |
| WC67K-250t / 3200 | 2500Kn | 3200 मिमी | 2600mm | 400 मिमी | 250 मिमी | 530mm | 18.5 किलोवाट | 3250*2000*3200 | 15500किग्रा |
| WC67K-250t / 4000 | 2500Kn | 4000 mm | 3200 मिमी | 400 मिमी | 250 मिमी | 530mm | 18.5 किलोवाट | 4000*2000*3400 | 18200किग्रा |
| WC67K-250t/5000 | 2500Kn | 5000 मिमी | 4000 mm | 400 मिमी | 250 मिमी | 530mm | 18.5 किलोवाट | 5000*2000*3400 | 22500किग्रा |
| WC67K-250t / 6000 | 2500Kn | 6000 मिमी | 5000 मिमी | 400 मिमी | 250 मिमी | 530mm | 18.5 किलोवाट | 6000*2000*3400 | 27500किग्रा |
| WC67K-300t / 3200 | 3000Kn | 3200 मिमी | 2530मिमी | 400 मिमी | 250 मिमी | 530mm | 22 किलोवाट | 3200*2000*3450 | 18500किग्रा |
| WC67K-300t / 4000 | 3000Kn | 4000 mm | 3200 मिमी | 400 मिमी | 250 मिमी | 530mm | 22 किलोवाट | 4000*2000*3450 | 22500किग्रा |
| WC67K-300t / 5000 | 3000Kn | 5000 मिमी | 4000 mm | 400 मिमी | 250 मिमी | 530mm | 22 किलोवाट | 5000*2000*3450 | 25000 किग्रा |
| WC67K-300t / 6000 | 3000Kn | 6000 मिमी | 5000 मिमी | 400 मिमी | 250 मिमी | 530mm | 22 किलोवाट | 6000*2000*3450 | 30000 किग्रा |
| WC67K-400t / 4000 | 4000Kn | 4000 mm | 3000 मिमी | 400 मिमी | 250 मिमी | 530mm | 30 किलोवाट | 4000*2180*3500 | 25000 किग्रा |
| WC67K-400t / 5000 | 4000Kn | 5000 मिमी | 4000 mm | 400 मिमी | 250 मिमी | 530mm | 30 किलोवाट | 5000*2180*3500 | 29000 किग्रा |
| WC67K-400t / 6000 | 4000Kn | 6000 मिमी | 5000 मिमी | 400 मिमी | 250 मिमी | 530mm | 30 किलोवाट | 6000*2180*3800 | 35000 किग्रा |
| WC67K-500t / 4000 | 5000Kn | 4000 mm | 3000 मिमी | 400 मिमी | 250 मिमी | 590 मिमी | 45 किलोवाट | 4000*2580*3500 | 35000 किग्रा |
| WC67K-500t / 5000 | 5000Kn | 6000 मिमी | 4000 mm | 400 मिमी | 250 मिमी | 590 मिमी | 45 किलोवाट | 5050*3500*3700 | 44000 किग्रा |
| WC67K-500t / 6000 | 5000Kn | 6000 मिमी | 5000 मिमी | 400 मिमी | 320 मिमी | 590 मिमी | 45 किलोवाट | 6050*3500*3700 | 55000 किग्रा |
| WC67K-600t / 4000 | 6000Kn | 6000 मिमी | 3000 मिमी | 400 मिमी | 320 मिमी | 590 मिमी | 55 किलोवाट | 4050*4500*3700 | 45000 किग्रा |
| WC67K-600t / 6000 | 6000Kn | 6000 मिमी | 5000 मिमी | 400 मिमी | 320 मिमी | 590 मिमी | 55 किलोवाट | 6050*4500*3700 | 60000 किग्रा |
टिप्पणी: समझने के लिए धन्यवाद यदि पैरामीटर बिना किसी सूचना के बदले जाते हैं।
